海星达 iRTK5plus GPS

查看次数: 添加时间:[2020-04-08 11:24]

iRTK5 PLUS GNSS RTK系统
iRTK5 PLUS GNSS RTK系统
全新一代智能测量系统--iRTK5 PLUS 2018年,中海达推出第五代智能测量系统iRTK5,应用定位技术和OLED液晶触控设计,从一个点到一条线,再到一个面,它能为测绘带来全新的体验,iRTK5“无所不极”!



iRTK5 PLUS性能优势:
Performance advantages
       中海达全新一代智能 RTK 系统,iRTK 5领域新标杆,而iRTK 5 Plus作为iRTK 5的升级版增加了星站差分功能更具代表性。极限的距离,极致的做工,极佳的性能;它为测绘带来全新的体验,超出预期的产品,永远值得期待,iRTK5 Plus。

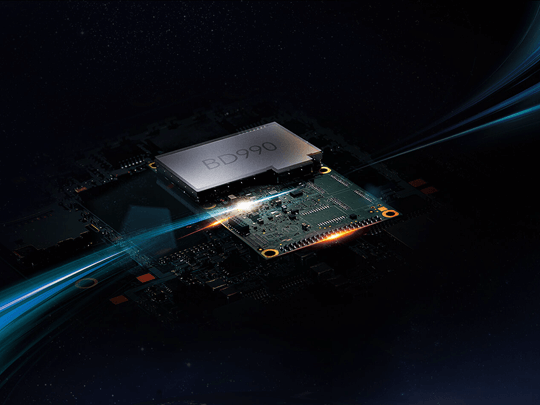

新一代小型智能RTK,配新一代测量引擎BD990,提供智能测绘整体解决方案;
全星座、多通道,Maxwell7技术,支持全星座全频段解算,快速精准定位,提高可靠性;
支持星站差分服务,全球单机精准定位4厘米;

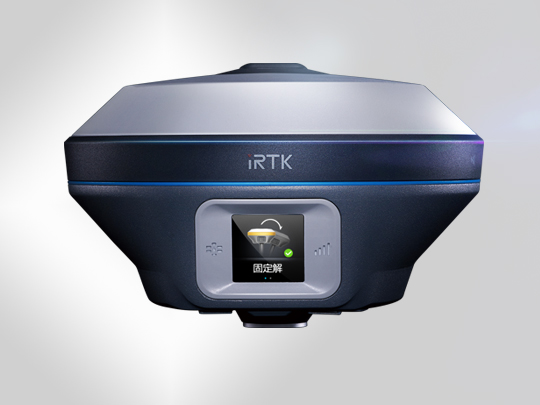

高清OLED彩色触摸显示屏,拥有防水功能;
内置16GB大容量存储、4G全网通通信和4G网络天线,支持OTG功能;
全向电台天线,空气型全频段天线,支持L-Band,内置多协议电台,4W超大发射功率,移动站支持网络中继和电台中继;
支持WiFi、蓝牙、NFC通讯;
内置重力加速度传感器(电子气泡),支持倾斜测量;
高容量智能锂电池,LED灯电量显示,更短充电时间;
全新外观,镁铝合金结构,更强固;
静态数据双格式存储(*.GNS / RINEX数据);
新一代人体工程学设计手薄iHand30,内置4G全网通,配备手簿专用充电器实现快速充电,支持OTG;

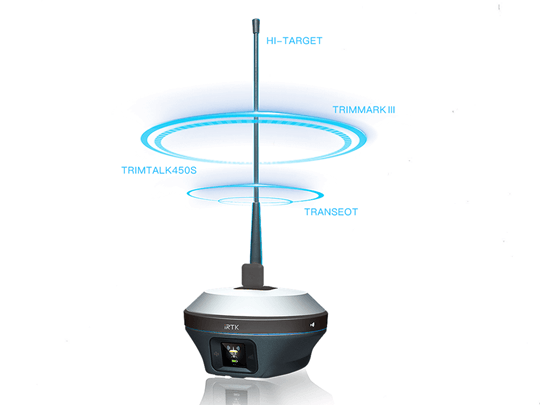

HDL全能星多协议电台,兼容进口品牌,内置4G全网通,支持外挂电台、网络中继、电台中继;
测量软件Hi-Survey,全新UI交互,强大的底图显示,全面的道路算法、开放的互联功能等;
支持中海达云服务系统,随时随地管理您的所有设备和数据。
全新iHand30 手簿
人体工程学设计,更舒适;
强悍硬件配置,四核 1.5GCPU,2G+16G 存储,运行更流畅;
内置 4G 全网通,网络制式全兼容;
高亮户外彩色触摸屏在阳光下清晰可见;
全新物理键盘输入法,输入更快捷;
支持WF与蜂窝移动双联智能上网;
USB Type C 接口,支持 OTG 功能;
续航>12 小时,支持快充,充电1 小时工作一下午;
Hi-Survey测量软件
Hi-Survey智能测量软件是中海达自主研发设计的专业手簿软件,丰富的参数设置、支持多种语言、操作便携,旨在提升各行业测绘作业效率。
RTK、PPK(后处理动态测量)、静态测量模式;
碎步测量、点、线放样、图根控制测量;
具有移动GIS坐标+属性的自动匹配采样;
海量遥感影像与矢量数据的叠加展示;
数据字典支持、自定义数据采集;
Dxf底图直接加载;软件、固件自动升级;
产品信息实时推送;
实时在线图文信息上报求助服务;
高品质配件
HDL 全能星电台,智能电池,快充充电器

iRTK5 PLUS 技术参数:
technical parameter
星站差分 支持
天线 空气型全频段天线,支持L-Band
GNSS配置 通道数:336
BDS:B1,B2,B3
GPS:L1C/A,L2C,L2E,L5
GLONASS:L1C/A,L1P,L2C/A,L3 CDMA
GALILEO:E1,E5A,E5B,E5AltBOC,E6
SBAS:L1C/A,L5
QZSS,WAAS,MSAS,GAGAN,IRNSS
输出格式 ASCII: NMEA-0183,二进制码
定位输出频率 1Hz~50Hz
静态数据格式 GNS,Rinex双格式静态数据
差分格式 CMR,RTCM2.X,RTCM3.0,RTCM3.2
网络模式 VRS,FKP,MAC;支持NTRIP协议
系统配置 操作系统 Linux操作系统
启动时间 3秒
数据存储 内置16GB ROM,支持静态数据自动循环存储
精度和可靠性[1] RTK定位精度 平面:±(8+1×10-6D)mm  (D为被测点间距离)
高程:±(15+1×10-6D)mm  (D为被测点间距离)
静态定位精度 平面:±(2.5+0.5×10-6D)mm  (D为被测点间距离)
高程:±(5+0.5×10-6D)mm  (D为被测点间距离)
DGPS定位精度 平面精度:±0.25m+1ppm ;高程精度:±0.50m+1ppm
SBAS定位精度 0.5m
初始化时间 <10秒
初始化可靠性 >99.99%
通讯单元 I/O端口 5芯接口;USB接口;SMA接口;Nano SIM卡槽
蜂窝移动 内置4G网络通信:
TDD-LTE,FDD-LTE,WCDMA,EDGE,GPRS,GSM
WiFi通信 802.11 b/g接入点和客户端模式,可提供WiFi热点服务
蓝牙通信 Bluetooth® 4.0/2.1+EDR,2.4GHz
内置电台 内置收发一体电台:
功率:1W/2W/4W可调
频段:403MHz~473MHz
协议:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT,SOUTH,CHC,SATEL
频道数:116个频段(其中16个可配置)
外挂电台 全能星HDL电台:
功率:10W/30W可调, 频段:403~473MHz,
协议:HI-TARGET,TRIMTALK450S,TRIMMARKⅢ,TRANSEOT
通讯:内置4G网络通信,WIFI,蓝牙,NFC
频道数:48个频段(其中16个可配置)
工作模式:外挂电台、网络中继、电台中继
传感器 电子气泡 实现智能对中
倾斜测量[2] 内置倾斜补偿模块,系统会持续监控对中杆的倾斜度,并进行补偿纠正坐标
温度传感器 实现智能控温调频
用户界面 按键 单按键
显示屏 工业级OLED高清彩色显示,电容触摸屏
LED提示灯 卫星灯,信号灯,电源灯
功能应用 高级功能 OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继,电台中继
智能应用 智能语音,功能自检,智能电池、电池快充
远程服务 消息推送、在线升级、远程控制
云服务 设备管理,位置服务,协同作业,数据分析
物理特性 主机电池 高容量锂电池6800mAh/块(标配2块)带电量显示灯,
单块电池网络移动站工作时间10小时[3]
外接电源 6~28V宽压直流设计,5芯接口
尺寸 Φ158mm×98mm
重量 ≤1.2kg(含电池)
功耗 4.4W
材料 外壳采用镁合金材料
环境特性 防尘防水 IP67
防摔 抗2米高测杆自然跌落
相对湿度 100%不冷凝
工作温度  -40℃~+75℃
存储温度  -55℃~+85℃
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素,包括卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。
   [2]倾斜测量精度受磁场环境等多种因素干扰影响。
   [3]电池工作时间与工作环境、工作温度及电池寿命有关。
