北斗海达TS7 GPS

查看次数: 添加时间:[2018-10-24 15:43]

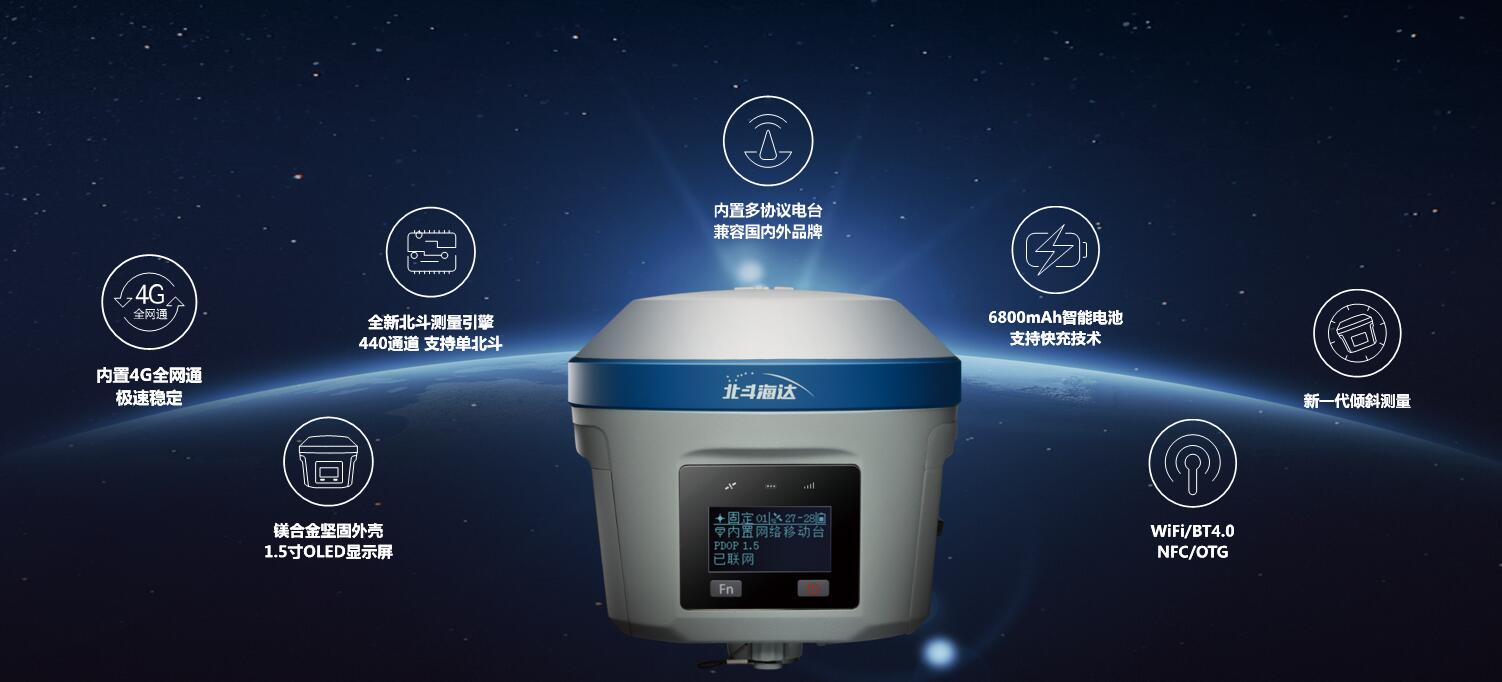

作为中海达旗下又一生力军,北斗海达首款小型化RTK系统TS7从定义上就带有浓浓的民族色彩,源自北斗七星之首天枢星简称TS,采用中海达完全自主知识产权多模多频RTK算法,“北斗”与“中国芯”强强联合,全新信号跟踪技术,轻量化结构设计,适应恶劣复杂环境的高精度测量作业,将这份民族骄傲内化于心,外化于形。

TS7是公司开发的新一代GNSS接收机,结构上,第一次采用“桶状”外观设计模式,镁合金下盖,塑料双色模上盖,搭配比逊主板,主打国产高端品牌,作为中海达旗下又一生力军,北斗海达RTK系统TS7从定义上就带有浓浓的民族色彩,源自北斗七星之首天枢星简称TS,采用中海达完全自主知识产权多模多频RTK算法,“北斗”与“中国芯”强强联合,全新信号跟踪技术,轻量化结构设计,适应恶劣复杂环境的高精度测量作业,将这份民族骄傲内化于心,外化于形是一款极致、智能、轻巧的测量型GNSS接收机。

产品特色

◇ 新一代小型智能北斗RTK,配新一代测量引擎,提供智能测绘整体解决方案;

◇ 全星座、多通道,快速精准定位,提高可靠性;

◇ 高清OLED液晶显示屏,拥有防水功能;

◇ 内置16GB大容量存储、4G全网通通信模块和4G网络天线,支持OTG功能;

◇ 全向电台天线,内置多协议电台,4W超大发射功率,移动站支持网络中继;

◇ 支持WiFi、蓝牙、NFC通讯;

◇ 内置重力加速度传感器(电子气泡),支持倾斜测量;

◇ 高容量智能锂电池,LED灯电量显示,支持电池快充;

◇ 全新外观,镁铝合金结构,更强固;

◇ 静态数据双格式存储(*.GNS / RINEX数据);

◇ 新一代人体工程学设计手薄iHand30,内置4G全网通,配备手簿专用充电器实现快速充电,支持OTG;

◇ 测量软件Hi-Survey,全新UI交互,强大的底图显示,全面的道路算法、开放的互联功能等;

◇ 支持中海达云服务系统,随时随地管理您的所有设备和数据

TS7技术参数
GNSS配置 通道数:440
BDS:B1,B2,B3
GPS:L1C/A,L2C,L2E,L5
GLONASS:L1、L2
GALILIEO(预留)
SBAS(预留)
输出格式 ASCII:   NMEA-0183,二进制码
定位输出频率 1Hz~20Hz
静态数据格式 GNS,Rinex双格式静态数据
差分格式 CMR,RTCM2.X,RTCM3.0,RTCM3.2
网络模式 VRS,FKP,MAC;支持NTRIP协议
系统配置 操作系统 Linux操作系统
启动时间 3秒
数据存储 内置16GB ROM
精度和可靠性[1] RTK定位精度 平面:±(8+1×10-6D)mm  (D为被测点间距离)
静态定位精度 平面:±(2.5+0.5×10-6D)mm  (D为被测点间距离)
DGPS定位精度 平面精度:±0.25m+1ppm   ;高程精度:±0.50m+1ppm
初始化时间 <10秒
初始化可靠性 >99.99%
通讯单元 I/O端口 5芯接口,MiniUSB接口,TNC天线接口,Nano   SIM卡槽
蜂窝移动 内置4G网络通信:
    TDD-LTE,FDD-LTE,WCDMA,EDGE,GPRS,GSM
WiFi通信 802.11   b/g接入点和客户端模式,可提供WiFi热点服务
蓝牙通信 Bluetooth®   4.0/2.1+EDR,2.4GHz
内置电台 内置收发一体电台:
功率:1W/2W/4W可调
频段:403MHz~473MHz
协议:HI-TARGET,TRIMTALK450S,SOUTH,CHC
频道数:116个频段(其中16个可配置)
外挂电台 外挂电台
功率:5W/10W/20W/30W可调,   频段:450~470MHz,
传输速率:19.2kbps/9.6kbps可调
频道:116个频段可调
辅助测量 电子气泡 实现智能对中
倾斜测量 倾斜测量2.0
用户界面 按键 双按键:1个电源,1个功能键
显示屏 OLED高亮显示屏:1.54英寸,分辨率128*64
LED提示灯 卫星灯,信号灯,电源灯
功能应用 高级功能 OTG功能,NFC闪联,WebUI交互,U盘固件升级,网络中继
智能应用 智能语音,功能自检,智能电池、电池快充
远程服务 消息推送、在线升级、远程控制
云服务 设备管理,位置服务,协同作业,数据分析
物理特性 主机电池 高容量锂电池6800mAh/块(标配2块)带电量显示灯,
    单块电池网络移动站工作时间10小时[2]
外接电源 6~28V宽压直流设计,5芯接口
外观 流线型圆柱体
尺寸 Φ137mm×131mm
重量 ≤1.35kg(含电池)
功耗 4.0W
材料 外壳采用镁合金材料
环境特性 防尘防水 IP67
防摔 抗2米高测杆自然跌落,1.2米自由跌落
相对湿度 100%不冷凝
工作温度  -40℃~+75℃
存储温度  -55℃~+85℃
注:[1]测量精度、准确性、可靠性和初始化时间取决于各种因素,包括卫星数量、几何分布、观测时间、大气状况及多路径效验等,该数据在正常条件下得出。
       [2]电池工作时间与工作环境、工作温度及电池寿命有关。
  • 施工放样

丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本



  • 电力交通

方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能



  • CORS应用

面向CORS系统的应用,只需一台RTK移动台即可接收CORS差分信号进行数据采集、施工放样等所有的作业



  • CORS建站

HD-CORS融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案



  • 控制测量

一次投资,多重功能,V30GNSSRTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作



  • 数据采集

面向GIS系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要



  • 水上测量

配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式



  • 施工定位(水上)

配合中海达海洋施工定位软件,TS7GNSSRTK系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求

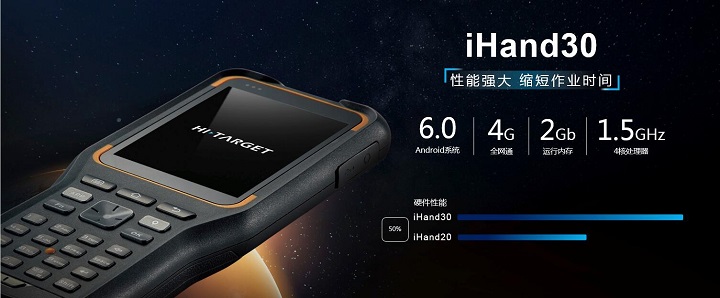

全新一代安卓全键盘手簿 iHand30

  iHand30安卓手簿——Android专业数据采集器!一改以往中海达的设计思路,大胆创新,顺应客户需求,紧跟当今测绘潮流!采用全新的材料外壳,采用人工力学设计理念,全键盘+触屏的设计让您随意选择输入模式!

采用Android6.0版本操作系统,1.5GHz,4核处理器,3.7英寸高亮专业级户外彩色触摸屏,内置2GB RAM+16GB ROM存储,支持高达128GBSD扩展存储;800万像素高清晰摄像标注功能;多点电容式触摸屏,带触摸笔,满足冬天带各式手套可用;5200毫安的电池容量,可方便拆卸,支持快充,最大工作时间>15小时;支持双卡双待功能!可进行无线视频传输和视频通话功能!高稳定性操作,随心放心!



Ø  特点:

Ø  人体工程学设计,更舒适

Ø  强悍硬件配置,运行更流畅

Ø  阳光下屏幕清晰可见

Ø  全新物理键盘输入法,输入更高效

Ø  WiFi与蜂窝移动双联智能选择上网

Ø  USB Type C接口,支持OTG功能

Ø  支持快充,充电1小时工作一下午!

iHand30手簿参数

系统配置

操作系统

Android 6.0操作系统

处理器

1.5G,4核处理器

存储

2GB RAM+16GB ROM;支持T-Flash存储卡,支持高达128GB

显示

3.7 英寸高亮户外彩色电容触摸屏

输入

物理全键盘,专业定制物理键盘智能输入法

GNSS特性

定位

内置 GNSS 天线,支持GPS,GLONASS,AGPS;20通道

通讯配置

蜂窝移动

内置4G全网通,双卡双待

WiFi

IEEE 802.11b/g/n,Wapi,AP

蓝牙

内置蓝牙(2.1+4.0)

NFC

支持NFC闪联

USB

USB Type C接口,支持OTG功能

电源性能

内置电池

可拆卸锂电池3.7V/5200mAh,支持快充

工作时间

单块电池可连续工作15小时[1]

功能应用

摄像头

内置800万像素摄像头(带闪光灯)

闪光灯

高亮Flash LED闪光灯

麦克风

内置麦克风,具备语音标注功能

音频

支持3.5mm音频插孔

感应器

重力感应器,电子罗盘,气压计,光感应器,陀螺仪

物理性能

尺寸

长208mm×宽83mm×厚24mm

重量

0.44kg (含电池)

温度

工作温度:-20℃~+55℃;存储温度:-30℃~+65℃

防尘防水防震

IP67;抗1.2米自由跌落

注:[1]电池工作时间与工作环境、工作温度及电池寿命有关。
