华测CTS-112R4

查看次数: 添加时间:[2018-10-31 14:55]
CTS-112R4 全站仪

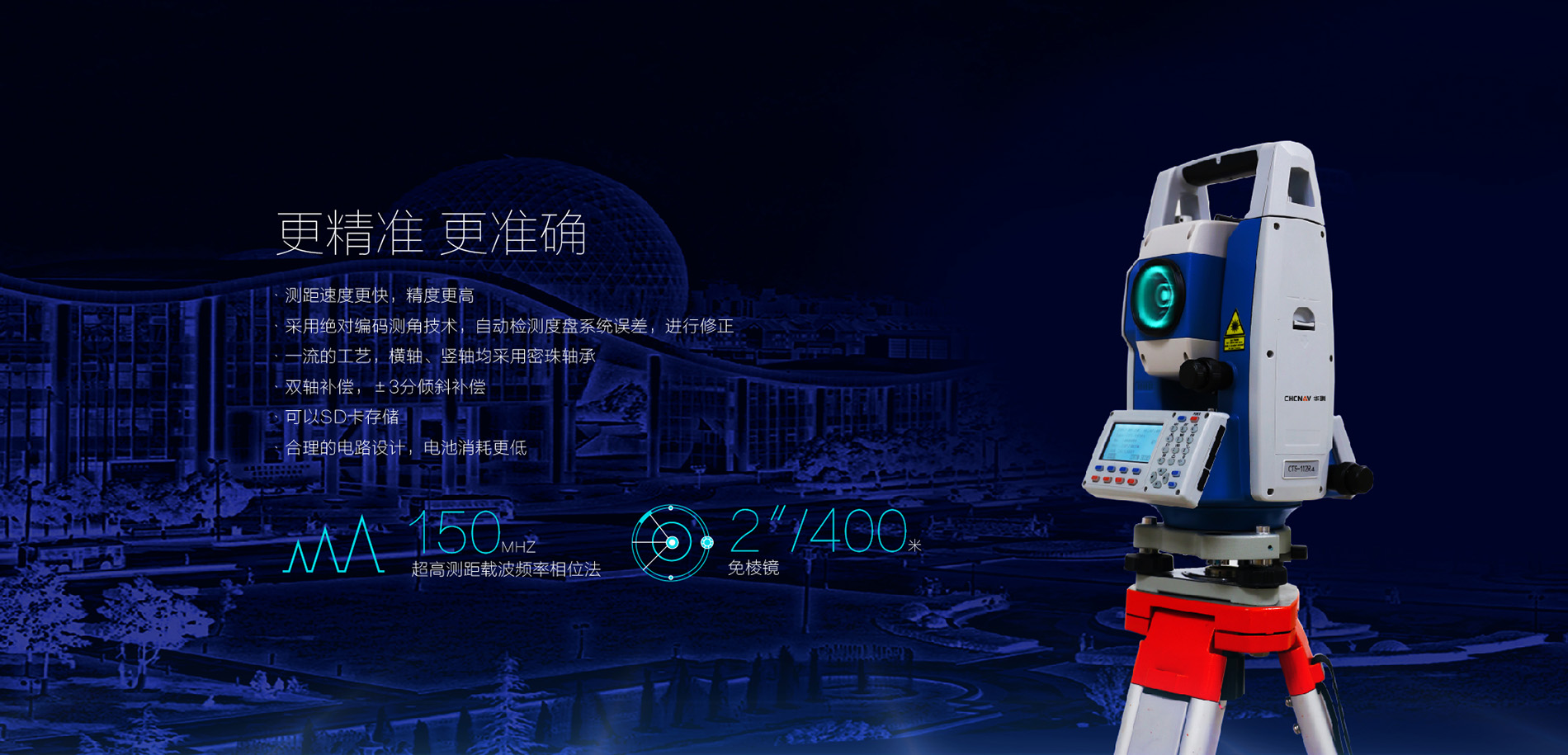

华测CTS-112R4全站仪是一款通用、易用的工程型免棱镜红外激光全站仪,测角精度2 ″, 免镜测程400米。CTS-112R4全站仪光路采用五同轴测距光路设计,使用150M hz超高测距载波频率相位法,测距精度更高,速度更快。CTS-112R4全站仪先进的绝对编码测角技术,高精度双轴光电式电子补偿技术保障了仪器的测角精度; 同时CTS-112R4全站仪内置了多种先进的测量程序,让外业作业更高效。
CTS-112R4全站仪可应用于测绘、地籍与房产测绘、高校、国土、水利、交通与道路、电力农业、林业测量、大桥、水坝的变形监测、地质灾害等方面。CTS-112R4全站仪的免棱镜测量可用于不方便架设棱镜的地方,提高作业效率。

参 数
Parameter咨询参数

项目

内 容

指 标

测距

单棱镜

4000m

免棱镜

400m

精度

单棱镜

±(2+2×10-6·D)mm

免棱镜

±(3+2×10-6·D)mm

测量时间

精测0.3秒,跟踪0.1秒

类型

红色可见激光

EDM类型

同轴

最小显示

0.1mm

气象修正

输入参数自动改正

大气折光和地球曲率改正

输入参数自动改正

棱镜常数修正

输入参数自动改正

数字显示

最大:99999999.9999 m

最小:0.1 mm

角度测量

测角方式



绝对编码

码盘直径



79mm

最小显示读数



0.1″/ 1″/ 5″/ 10″可选

探测方式



水平盘:对径

垂直盘:对径

望远镜

成像



正像

镜筒长度



154mm

物镜有效孔径



望远:Φ45mm

测距:Φ50mm

放大倍率



30×

视场角



1°30′

最小对焦距离



1.4m

分辨率



3″

自动垂直补偿器

系统



双轴光电式电子补偿器

工作范围



±3.0′

精度



1″

水准器

管水准器



30″/2mm

圆水准器



8′/2mm







光学对中器( 可选)

成像



正像

放大倍率



调焦范围



0.5m~∝

视场角



激光对中器

准确度



1.5mm (1.5m处)

显示部分

类型



LCD,六行,图形式

数据传输

接口



RS-232C, Mini-USB, SD

数据存储

内存



4MB(约存储30000个点)

外部存储



可达32G(约存储245,760,000个点)

机载电池

电源



可充电锂电池

电压



直流7.4V

连续工作时间



8h,3100mAh

使用环镜

使用环境温度



-20℃~+50℃

防水防尘



IP55

寸及重量

外形尺寸



160mm×150mm×330 mm

重量



5.2kg



*本资料仅供参考,为不断提高产品性能,本网站中所有图片及性能参数如有改动,恕不另行通知,敬请谅解!本公司保留对所有技术参数和图片的最终解释权。
