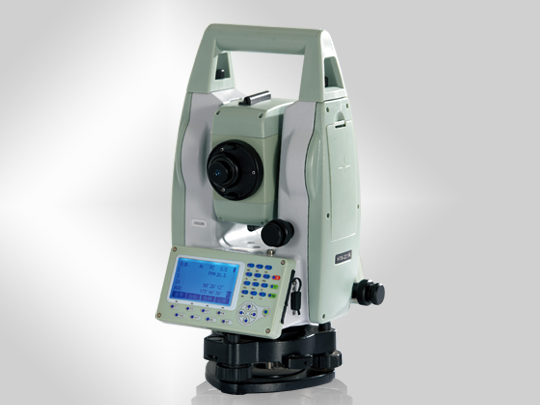

华星HTS-221R4免棱镜全站仪
华星HTS-221R\HTS-221R4实用性全站仪采用细束可见激光测距、亮度四级可调LED显示屏，光电一体式双轴补偿系统，集高精度的光学系统、高稳定性的机械结构和高集成的电路设计与一身的精密测距系统，并突破性的采用了STM32架构设计，在保证仪器精度和稳定性的同时，全面提升仪器的整体性能和处理速度。
华星全站仪自带温度气压感应，可提高全站仪使用时的稳定性。
性能与优势
1. 采用STM32主板架构；
2. 光电一体式双轴补偿器；
3. 一体化的温度气压传感装置； 4.奇数对绝对编码测角系统；
5. 超大背光屏幕，支持三级可调背光；
6. 标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载；
7. 大容量高能锂电池，超长工作时间；
应用案例
1. 矿物普查、勘探和采掘；
2. 修建铁路、公路、桥梁；
3. 农田水利、城市规划与建设；
4. 战场准备、港湾、要塞、机场、基地以及军事工程建设；
5. 造船及航空工业等方面进行精密定位与安装；
6. 建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等；
7. 三角控制测量、地形测量、地籍和房产测量。
技术参数
|
型号 |
HTS-221R |
HTS-221R4 |
|
角度测量(Hz、V) |
||
|
测角原理 |
绝对编码 |
|
|
最小读数 |
1″/5″/10″(可设置) |
|
|
测角标准 |
2″ |
|
|
望远镜 |
||
|
放大倍数 |
30X |
|
|
视场角 |
1°30′ |
|
|
最短视距 |
1.5m |
|
|
成像 |
正像 |
|
|
补偿器 |
||
|
系统 |
一体式液态单轴补偿器（光电一体式双轴补偿器可选配） |
|
|
补偿范围 |
±3′ |
|
|
设置精度 |
1″ |
|
|
距离测量(IR) |
||
|
测程 单棱镜 大气一般/好 |
2000m/2500m |
|
|
使用反射片 |
800m |
|
|
测距精度(精测/粗测/跟踪) |
2mm+2ppm |
|
|
测量时间(重复/跟踪) |
1秒/0.5秒 |
|
|
无棱镜测距(RL) |
||
|
测程(使用反射率为90%的柯达白卡) |
350m |
400m |
|
测距精度 |
3mm+2ppm |
|
|
测量时间 |
1.5秒 |
|
|
通讯 |
||
|
内存数据容量 |
20000数据点(SD卡、U盘根据实际容量) |
|
|
通讯端口 |
标配RS232串口、SD卡口、Mini-USB口和USB口，可选配蓝牙 |
标配RS232串口、SD卡口、Micro-USB口和8G OTG U盘，可选配蓝牙 |
|
数据格式 |
ASCII |
|
|
操作 |
||
|
操作系统 |
实时操作系统 |
|
|
显示屏 |
280X160像素高亮LED显示屏,亮度3级可调 |
|
|
键盘 |
双面数字蓝色背光水晶键盘 |
|
|
激光对点器 |
||
|
类型 |
激光对点,4级亮度调节(光学对点器可选配) |
|
|
精度 |
1mm(仪器高1.5m) |
|
|
环境条件 |
||
|
气象参数修正 |
手工输入(温度气压自动感应可选配) |
|
|
工作温度范围 |
-20℃—+50℃ |
|
|
存储温度范围 |
-40℃—+70℃ |
|
|
防尘防水 |
IP55 |
|
|
电源供应 |
||
|
电池类型 |
高能锂电 |
|
|
电压/容量 |
7.4V 3000mAh |
|
|
工作时间 使用ZBA-400 |
16小时(新电池25℃时30秒测量一次) 24小时连续测角模式 |
|
|
测量次数 |
约12000次 |
|
