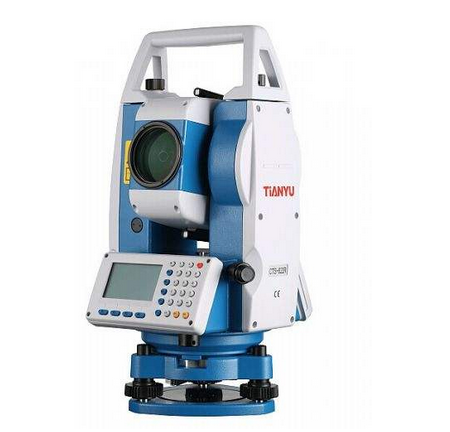

仪器型号   CTS-632R4M   CTS-632R8M

望远镜

成像   正像

放大倍率   30X

物镜有效孔径   50mm

分辨率   3〞

视场角   1°30′

最短视距   1.0m

筒长   154mm

角度测量

测角方式   可能编码

光栅盘直径   79mm

最小显示读数   0.1〞/1〞/5〞可选

精度   2〞

探测方式   水平盘：对径竖直盘：对径

距离测量

较大距离   单棱镜   5.0km

无棱镜   400m   800m

反射片   1.0km

数字显示   较大：99999999.9999m    最小：0.1mm

精度   有棱镜：±（2+2×10-6·D）mm  无棱镜：±（3+2×10-6·D）mm  反射片：±（3+2×10-6·D）mm

测量时间   精测0.35秒、跟踪0.25秒、速测0.3秒

气象修正   温度气压传感器自动改正

棱镜常数修正   输入参数自动改正

双触发键   具有测量和测量并储存功能，一键切换经纬仪功能

水准器

长水准器   30”/2mm

圆水准器   8’/2mm

竖盘补偿器

系统   双轴液体光电式电子补偿器

工作范围   ±6′

分辨率   1″

制动类型   摩擦制动、无限位微动螺旋

激光对中

成像   正像

放大倍率   3×

亮度   5级调节

视场角   5°

显示部分

类型   3.0英寸触摸彩屏，具有数字字母键盘,屏幕具有增量和加热功能；

存储

数据存储   内存50000点，标配1G工业级移动U盘

传输接口

串口   波特率较大115200

USB   标准USB和MiniUSB

蓝牙   具有蓝牙

机载电池

电源   锂电池

电压   直流6V

连续工作时间   26小时

物理特性

防尘防水   IP55

尺寸及重量

尺寸   200mm×180mm×350mm

重量   6.0kg

内置测量程序

Power Site机载软件，应用程序：测量、基础定位放样、轴线放样、高程传递、面积/体积计算、平整度垂直度施工复查、隐蔽点测量、平行线放样、特殊点造型

放样、COGO、道路放样等功能
