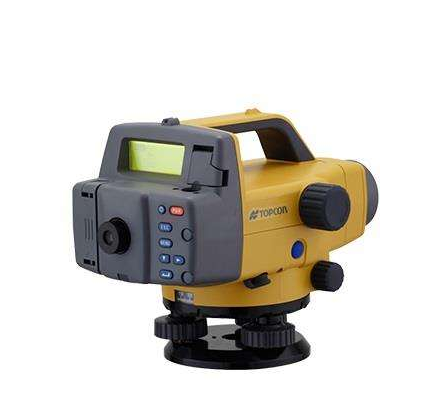

日本拓普康最新推出的电子水准仪DL-502/503“摆动测量”技术。
一键式作业，测量存储瞬间完成；
0.4mm/0.8mm高测量精度；
2.5秒高速测量，2000组观测数据；
预装符合中国测量规范的测量程序；
摆动测量，条码尺前后小幅摆动仍可测得精确结果；
先进的RAB随机双向编码技术
便捷、快速、稳定、可靠，可广泛应用于各类水准测量。
“摆动测量”，条码尺前后小幅摆动仍可测得精确结
调焦照准标尺后，只需按一个键，DL-500自动读取标尺读数和视距，并自动存储观测值，先进的数字影像处理技术消除了人工读数的错误，减小了操作员眼睛的疲劳。
光学水准仪需要人眼来判读标尺读数
DL-500在2.5秒钟之内，自动判读条码标尺的读数，并数字显示观测值。
“摆动测量”专利技术
当条码尺前后摆动时，DL-500能够跟踪条码标尺的运动，并自动判读出正确的观测值。
这项世界第一的专利技术确保了对摆动的条码标尺的正确读数，极大地消除了操作员的眼睛疲劳。
0.4MM/0.8MM的高精度
有两种型号可选，满足不同精度的要求
DL-502: 0.4mm (铟钢尺), 1.0mm (玻璃钢尺)
DL-503: 0.8mm (铟钢尺), 1.5mm (玻璃钢尺)
高可靠性!
磁阻尼摆式补偿器
当您在繁忙的公路旁或者有震动的天桥边观测时，DL-500仍然能够通过内置的磁阻尼摆式补偿器，为您提供稳定可靠的高精度观测值。
倒尺测量
可以观测倒立标尺的条码读数。
这一特点可以广泛应用于天花板，树枝，道路信号灯，大桥，隧道以及其它结构物的高度测量。
程序测量，无需人工计算
机载的测量程序具有如下实用功能：高程测量，高差测量，倒尺观测，土方计算，工程放样等。满足国家规范的一等至四等水准测量
高程测量
以后尺（BS）的高程为参考，计算前尺（FS）的高程。
在连续水准线路观测中，转点（TP）的高程可以用作新的后尺（BS）的高程
土方计算
对于土方工程，放样出其挖方和填方。
观测值可以选择0.1MM或者1MM
高差测量
自动显示后尺（BS）和前尺（FS）之间的高差，高差值显示到0.1MM或者1MM.
倒尺观测
通过两次观测，可以测量顶部物体（如天花板，隧道等）的高差；一个标尺立在地面，另一个标尺倒立在物体的顶部。
已知水准点高程，还可以计算倒尺点的高程。
超达内存，便捷的数据传输
DL-500可以存储多达2000组的观测数据。数据可以用随机配套的“DL-500TOOL数据传输软件”以CSV格式下载到计算机中
技术指标
|
DL-500 Series Specifications
|
|
Telescope
|
DL-502
|
DL-503
|
|
放大倍率
|
32X
|
28X
|
|
有效孔径
|
45mm
|
36mm
|
|
分辨率
|
3″
|
3.5″
|
|
视场角
|
1°20”
|
|
最短视距
|
1.5m
|
|
成像
|
正像
|
|
视距乘常数
|
100
|
|
补偿器
|
|
类型
|
磁阻尼摆式补偿器
|
|
e补偿范围
|
±15’
|
|
高程测量
|
|
每公里往返测高差中标准差
|
|
电子测量
|
|
|
配BIS20/30铟钢尺r staffacy
|
0.4mm
|
0.8mm
|
|
配BGS40/50玻璃钢尺
|
1.0mm
|
1.5mm
|
|
光学测量（玻璃钢尺）
|
1.0mm
|
2.0mm
|
|
测量范围
|
1.6 to 100m
|
|
测量时间
|
单次，重复或平均模式小于2.5秒，跟踪模式小于1秒
|
|
最小读数
|
0.00001/0.001M
|
|
最低光照条件
|
标尺表面亮度为20LUX
|
|
距离测量
|
|
距离精度
|
|
|
D≦10m
|
±10mm
|
|
10m<D≦50M< DIV>
|
±0.1%×D
|
|
50m<D< DIV>
|
±0.2%×D
|
|
最小读数
|
0.01/0.1m
|
|
用户界面
|
|
显示器
|
带背光128×32 点阵液晶显示器
|
|
键盘
|
8按键（正面7键，侧面1键）
|
|
圆水准器灵敏度
|
10’/2mm
|
|
测量模式 单次，重复，平均，跟踪，高差，高程，高程放样，距离放样
|
|
|
|
观测数据
|
2,000 points
|
|
作业
|
最多20个
|
|
数据输出格式
|
CSV
|
|
|
|
通讯接口
|
RS-232C
|
|
环境
|
|
防水等级
|
IPX4
|
|
工作温度
|
-20°C to 50°C
|
|
存储温度
|
-40°C to 70°C
|
|
其它
|
|
电池
|
BDC46B (可充电锂电池, 7.2V)
|
|
工作时间
|
大于16 小时
|
|
重量（带电池）
|
2.4kg
|
|
尺寸
|
257(长)×158(宽)×182(高)mm
|
|
